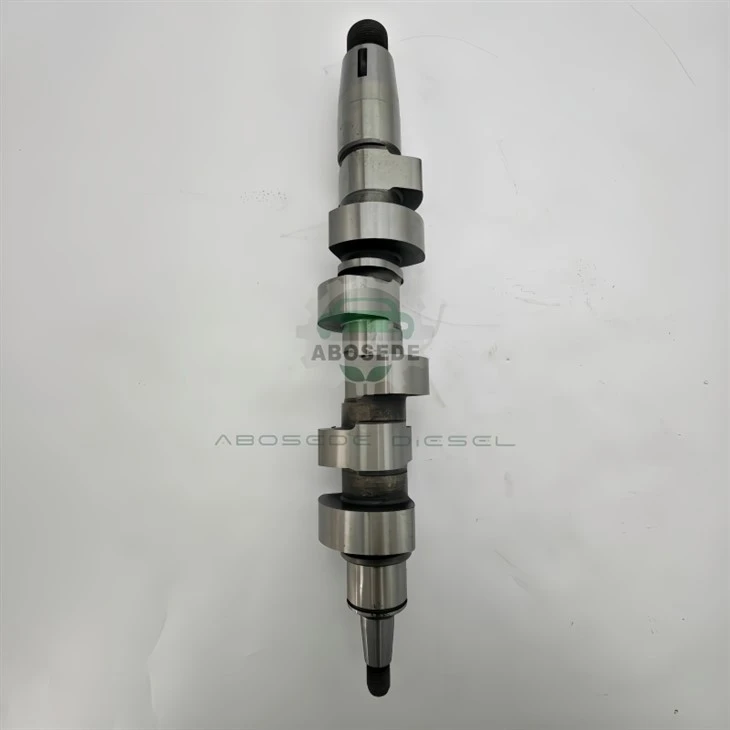

Распределительный вал – забытое сердце системы Common Rail

Когда специалисты по дизельным двигателям говорят о системах Common Rail, разговор почти всегда вращается вокруг одних и тех же звезд: насос высокого-давления, рампа, форсунки. ЭБУ также получает свою долю внимания. Но есть один компонент, который делает все это возможным: - вращающийся вал с прецизионными-земными лепестками, который работает бесшумно, под огромным напряжением, цикл за циклом, год за годом.

распределительный валэто этот компонент.

В дизельном двигателе с системой Common Rail распределительный вал не только открывает и закрывает клапаны. Этомеханическое сердцебиениевсей топливной системы - компонент, который преобразует вращательное движение коленчатого вала в возвратно-поступательное движение, приводящее в движение топливный насос высокого-давления. Без распределительного вала давления нет. Без давления нет инъекции. Без впрыска горение невозможно.

Возможно, легко забыть, что в то время как в большинстве двигателей функция распределительного вала заключается исключительно в открытии и закрытии впускных и выпускных клапанов, в дизельных двигателях - особенно современных конструкциях Common Rail - кулачкичасть самой топливной системы.





Дизельный распределительный вал ведет две жизни. С одной стороны, он выполняет традиционные функции клапанного механизма: открывает впускные клапаны для пропуска воздуха в цилиндры и выпускные клапаны для выхода газов сгорания. С другой стороны, он приводит в действие топливный насос высокого-давления, питающий систему Common Rail.

В насосе высокого-напора Bosch -, используемом в больших двигателях стационарного, горнодобывающего, морского транспорта и локомотивов -распределительный вал является центральным компонентом привода. Он приводит в движение насосные элементы, создающие давление до2200 бари подавать топливо к форсункам. Прочные насосные элементы состоят из поршней, цилиндров, всасывающих и нагнетательных клапанов, а также роликового плунжера, передающего движущие силы от распределительного вала к поршню.

Эта двойная ответственность означает, что распределительный вал дизельного двигателя подвергается воздействию сил, которые могут бросить вызов любому компоненту. В отличие от кулачков впуска и выпуска, топливный кулачок работает только при ходе вверх -, и прилагаемые силы часто значительно больше. Для подачи топлива под давлением, превышающим 2000 бар, требуются кулачки кулачков, которые могут выдерживать огромные нагрузки, сохраняя при этом точную синхронизацию.





Профиль распределительного вала - егоподнимать, продолжительность, иугол разделения лепестков- определяет, сколько воздуха поступает в двигатель, насколько эффективно удаляются выхлопные газы и, в конечном итоге, сколько мощности производит двигатель.

Подниматьуказывает на то, насколько далеко открывается клапан.Продолжительностьэто то, как долго клапан остается открытым.Угол разделения лепестковрегулирует временные соотношения между впускными и выпускными клапанами.

В тяжелых-дизельных двигателях приоритеты конструкции принципиально отличаются от приоритетов высокопроизводительного бензинового двигателя. Внедорожным-транспортным средствам, строительной технике и промышленной технике требуютсясильный нижний-крутящий момент- способность генерировать вращающую силу на низких оборотах двигателя. В этих приложениях конструкция распределительного вала имеет приоритет.низкий подъем и короткая продолжительность, что позволяет двигателю сильно тянуть на низких оборотах без необходимости набирать высокие обороты. Более широкий угол разделения лепестков уменьшает перекрытие, что приводит к более плавной работе и лучшему контролю фаз газораспределения на низких оборотах.

Дизельные распределительные валы также имеют тенденцию иметькороткая продолжительность с минимальным перекрытиемиз-за высокой степени сжатия, необходимой для сгорания дизельного топлива. Подъем клапана может быть ограничен из-за тесного зазора между поршнем--клапаном, типичного для большинства дизельных двигателей.





Распределительный вал работает в одной из самых сложных условий работы двигателя: высокие температуры, экстремальное давление, постоянное вращение и постоянное воздействие компонентов клапанного механизма.

Чугуностается стандартным материалом для многих распределительных валов дизельных двигателей, обеспечивая превосходную износостойкость и демпфирующие свойства. Высококачественный-чугун, такой как HT250, обеспечивает длительный срок службы при тяжелых нагрузках и экстремальных температурах. Распределительные валы из кованой стали обеспечивают еще большую прочность. - кованый хром-сплав хромомолибденовой стали обеспечиваетНа 30% выше прочностьчем традиционные чугунные распределительные валы, что делает его идеальным для длительного использования в дизельных двигателях с высокими-нагрузками.

Термическая обработкаявляется критическим. Ковка со снятием напряжений- уменьшает деформацию под воздействием температурных напряжений, обеспечивая сохранение точной геометрии распределительного вала на протяжении всего срока службы. Прецизионные-кулачки кулачков обрабатываются с такими же жесткими допусками, как±0,01 мм, обеспечивая точную синхронизацию клапанов для оптимальной топливной эффективности и выходной мощности.





Роль распределительного вала в системе Common Rail неотделима от основной функции системы: подачи топлива под правильным давлением, в нужное время и в нужном количестве.

Насос высокого-давления -, будь то Bosch CP3, CP4 или CP9 -, приводится в движение распределительным валом двигателя. Например, в насосе CP3 три радиальных поршня приводятся в действие распределительным валом и сжимают топливо до давления, превышающего 1600 бар. Распределительный вал насоса приводится в движение ремнями, цепями или зубчатыми колесами и перемещает поршни насоса для создания необходимого высокого давления.

Когда топливо находится под давлением, оно поступает в аккумулятор Common Rail, а затем к форсункам. Но без точного механического приведения в действие распределительного вала насос высокого-давления не сможет создать давление, которое делает возможным впрыск Common Rail.

Распределительный вал – это не просто компонент клапанного механизма. Это фундамент, на котором построена вся система Common Rail.





Дизельные распределительные валы доступны для широкого спектра семейств двигателей:

Семейство двигателей	Примеры номеров деталей	Приложение
Камминс 6БТ/4БТ	C3283179, 3929039	Среднетоннажные-грузовики промышленные
Камминс N14	4024849	Тяжелые-грузовики
Камминс ИСЛ / ОСТРОВ	5283931, 5283930	Коммерческий транспорт
Детройт Дизель Серия 60	Различный	На-дорожных грузовиках и автобусах
Детройт Дизель DD15	A4720501401, A4720501601	Тяжелые-грузовики
Международная серия DT	1802337	Сельскохозяйственное, промышленное

Распределительные валы доступны какОригинальные OEM-запчасти, замены послепродажного обслуживаниягарантированно соответствует спецификациям OEM, ивосстановленные агрегаты.





Вопрос 1: Что на самом деле делает распределительный вал в дизельном двигателе с системой Common Rail?
Распределительный вал выполняет две функции: открывает и закрывает впускной и выпускной клапаны для правильного дыхания цилиндров, а также приводит в действие топливный насос высокого-давления, который подает топливо в систему Common Rail. Во многих современных дизелях распределительный вал является механическим связующим звеном между коленчатым валом и топливной системой - без него двигатель не сможет создать необходимое для впрыска давление.

В2: В чем разница между чугунным и кованым стальным распределительным валом?
Чугунные распределительные валы обладают превосходной износостойкостью и являются стандартными для многих дизельных двигателей. Распределительные валы из кованой стали обеспечивают на 30 % большую прочность, чем чугунные, что делает их идеальными для-нагруженных и высоко-дизельных двигателей. Выбор зависит от выходной мощности приложения, условий эксплуатации и требований к сроку службы.

Вопрос 3. Каковы признаки того, что мой распределительный вал нуждается в замене?
Общие симптомы включают потерю мощности, грубую работу, повышенный расход топлива, чрезмерный шум клапанного механизма (тикание или постукивание), а в тяжелых случаях — пропуски зажигания или невозможность запуска двигателя. Износ распределительного вала также может повлиять на момент впрыска, что приводит к ухудшению сгорания и увеличению выбросов.

Вопрос 4: Как узнать, подходит ли распределительный вал моему двигателю?
Проверьте модель двигателя, серийный номер и номер оригинальной детали. Перекрестная-ссылка на каталог производителя - двигателей Cummins, проверьте номера CPL (список контрольных деталей); для Detroit Diesel проверьте серию и объем двигателя. Запчасти послепродажного обслуживания должны гарантированно соответствовать спецификациям OEM.

В5: Могу ли я заменить только распределительный вал или мне нужны и другие компоненты?
Для замены распределительного вала обычно требуются новые подшипники, толкатели и уплотнения. Если распределительный вал изношен, то компоненты клапанного механизма, которые контактируют с ним - толкатели, коромысла, толкатели -, вероятно, также изношены. Полный ремонт клапанного механизма рекомендуется для двигателей с большим сроком службы.

В6: Какова гарантия на этот распределительный вал?
На этот распределительный вал предоставляется гарантия, которая соответствует стандартам качества производителя.
