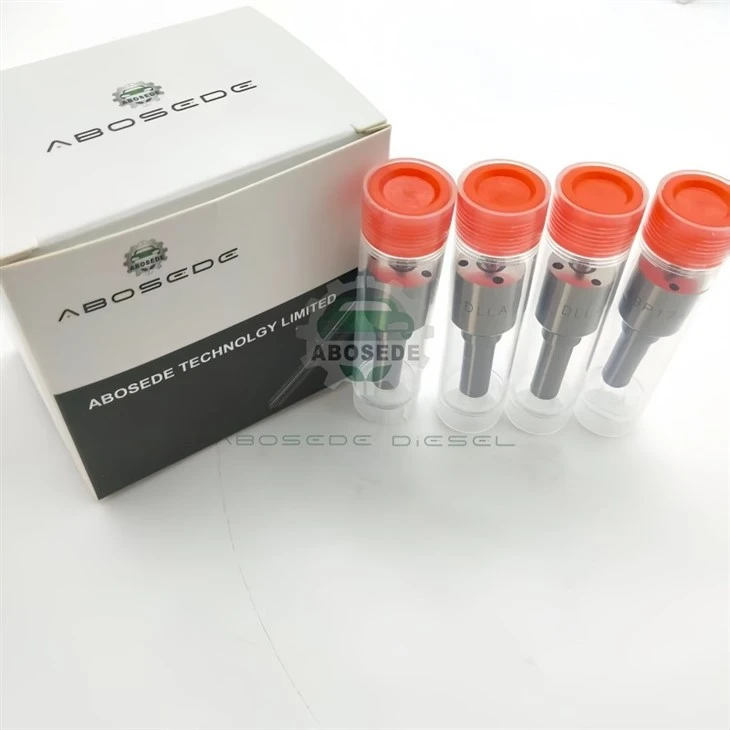

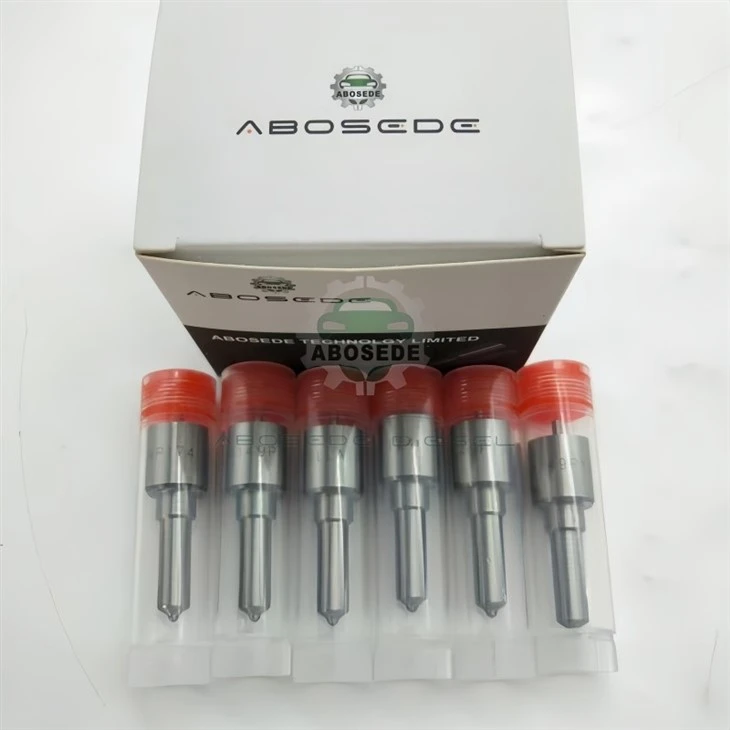

DLLA149P174 Форсунка впрыска топлива — геометрия отверстия оптимизирована для обеспечения проникновения распыления и стабильности сгорания в системах Common-Rail высокого давления

В системе Common Rail давление подает корпус форсунки, носоплоЗдесь топливо превращается из столба жидкости в реактивный аэрозоль.ДЛЛА149П174Это не обычная диафрагма, а прецизионный элемент регулирования расхода, количество отверстий, диаметр и угол нагнетания которого откалиброваны в соответствии с геометрией поршневой камеры и давлением наддува. Вместо простого распыления топлива эта форсунка управляет проникновением струи и распределением капель по размерам, гарантируя, что каждая порция топлива достигает фронта пламени с нужной скоростью и под нужным углом, что является решающим фактором для уменьшения количества сажи и термического КПД.

DLLA149P174 использует стандартныйМонтажная резьба DLLA (M14×1,5)и длина проекции24 мм, что делает его прямой заменой:

Корпуса форсунок типа Bosch, используемые в Cummins ISX/ISZ

Двигатели MAN D20/D26

Scania DC9/DC13 (ранний Евро V)

Китайские модели: Weichai WP10, WP12, Yuchai YC6L, Xichai 6DL.

Внедорожная техника с двигателями DEUTZ или Perkins с системой Common Rail.

Критическое примечание: Это сопло по размерам взаимозаменяемо с DLLA149P170 и P172, но класс допуска потока P174 более жесткий (±3 % против ±5 %). Всегда выбирайте все шесть (или восемь) цилиндров одного и того же P-класса, чтобы избежать неравномерной нагрузки на цилиндры.

Поскольку форсунка является отдельной сервисной деталью, при правильной сборке с корпусом форсунки необходимо обратить внимание на:

Момент затяжки: 70 Н·м для гайки крепления форсунки (сухая, без смазки на резьбе).

Прокладка подъема иглы: Проверить толщину существующей прокладки; при замене только форсунки сохраните оригинальную прокладку для сохранения подъемной силы.

Уплотняющая поверхность: Коническое седло форсунки не должно иметь царапин – при необходимости используйте новое медное уплотнительное кольцо.

После установки выполнитеиспытание на утечкупри форсунке на стенде: расход обратки не должен превышать 15 мл/мин при 100 МПа; более высокие значения указывают на неправильную посадку иглы или повреждение края отверстия.

Многие насадки вторичного рынка копируют внешние размеры, но не учитывают кривизну впускной кромки и угловую точность от отверстия к отверстию. DLLA149P174 проверенвысокоскоростная визуализация распыленияиспаривание на стенде потока– каждый блок проверяется на симметрию отверстий, гарантируя, что каждый факел распыления несет одинаковую массу топлива. Это устраняет различия между цилиндрами, которые вызывают белый дым на холостом ходу и переизбыток топлива при высокой нагрузке. Кроме того, корпус насадки защищенпокрытие фосфатом марганца, что предотвращает коррозию во время хранения и устойчиво к легкому истиранию во время установки.

Параметр	Ценить
Статический поток при 100 МПа	420 см³/30 с (±3 %)
Игольчатый подъемник	0,28 мм
Количество инъекционных отверстий	5
Угол распыления	149 градусов
Объем мешка	0,65 мм³ (уменьшено для минимизации подтеканий после впрыска)
Диапазон рабочих температур	от –40 до +150 градусов (смоченный топливом)

гидравлический расходостается линейным до 200 МПа с незначительным эффектом насыщения, что является свидетельством тщательно продуманной геометрии входа сопла. При пилотном впрыске (≈3 мм³/цикл) крошечная масса топлива подается со средним диаметром капель по Саутеру (SMD) примерно 18 мкм, что способствует быстрому испарению и снижению шума сгорания. При полной нагрузке более крупные капли (SMD ~25 мкм) достигают достаточного проникновения, чтобы использовать зону сжатия поршня, не смачивая гильзу цилиндра.

Вопрос 1: Могу ли я использовать DLLA149P174 для замены DLLA149P172 напрямую, без настройки ЭБУ?
Да, у них одинаковый угол распыла и диаметр отверстия. Однако у P174 немного более жесткий допуск по расходу, что может привести к смещению топливной коррекции примерно на 0,5 %. Большинство ЭБУ с адаптивным обучением (например, Bosch EDC17) компенсируют это в пределах 20–50 км езды. Для достижения оптимальных результатов мы рекомендуем использовать один и тот же P-класс на всех цилиндрах.

В2: Как я могу визуально проверить форсунку на предмет износа без испытательного стенда?
Снимите сопло и посмотрите на диафрагму с помощью 10-кратной лупы. К признакам износа относятся: закругленные или сколы кромки впускного отверстия, скопление нагара, частично блокирующее отверстия, или овальная деформация выпускного отверстия. Исправное сопло имеет острые, чистые отверстия без видимых заусенцев. Если отверстия кажутся увеличенными или область мешка покрыта ямками, замените устройство.

Вопрос 3: Двигатель запускается нормально, но при ускорении выбрасывает черный дым – может ли быть виновата форсунка?
Да, черный дым обычно указывает на переизбыток топлива или плохое распыление. При использовании этого сопла проверьте форму распыла путем стендовых испытаний при давлении 100 МПа; если вместо мелкого тумана вы видите стример, значит, одно или несколько отверстий закрыты. Также проверьте давление открытия – если оно падает ниже указанных 29,5 МПа (для всего узла форсунки), возможно, пружина форсунки ослабла.

В4: Требуются ли для этой насадки специальные чистящие растворители для удаления лака?
Используйте только ультразвуковые очистители с раствором с нейтральным pH (без агрессивных кислот). Установите частоту 40 кГц и мощность меньше или равную 80 Вт/л. Выдержите 10–12 минут, затем промойте чистым дизельным топливом. Избегайте использования металлических щеток или абразивных инструментов – они разрушат радиус входного отверстия. Мы рекомендуем профессиональную чистку каждые 150 000 км при эксплуатации на топливе с высоким содержанием серы.

Вопрос 5: Каков типичный срок службы DLLA149P174 в тяжелых условиях эксплуатации (горнодобывающая промышленность или строительство)?
With proper filtration (5‑µm absolute) and fuel water separation, the nozzle can exceed 300 000 km. In extremely dusty environments, change fuel filters twice as often – abrasive particles accelerate orifice erosion. Monitor the return flow rate: if it increases by >20% от нового, скорее всего форсунка под замену.

Вопрос 6: У меня смешанный парк двигателей Евро III и Евро V. Подходит ли эта форсунка для обоих?
DLLA149P174 в первую очередь оптимизирован для диапазонов давления Euro IV‑V (160–190 МПа). Для систем Евро III, работающих при более низком давлении в рампе (120–150 МПа), проникновение брызг может быть немного короче, что может повлиять на сгорание в некоторых двигателях. Мы рекомендуем использовать эту форсунку только для систем, рассчитанных на давление не менее 160 МПа, чтобы в полной мере воспользоваться преимуществами геометрии распыления.
