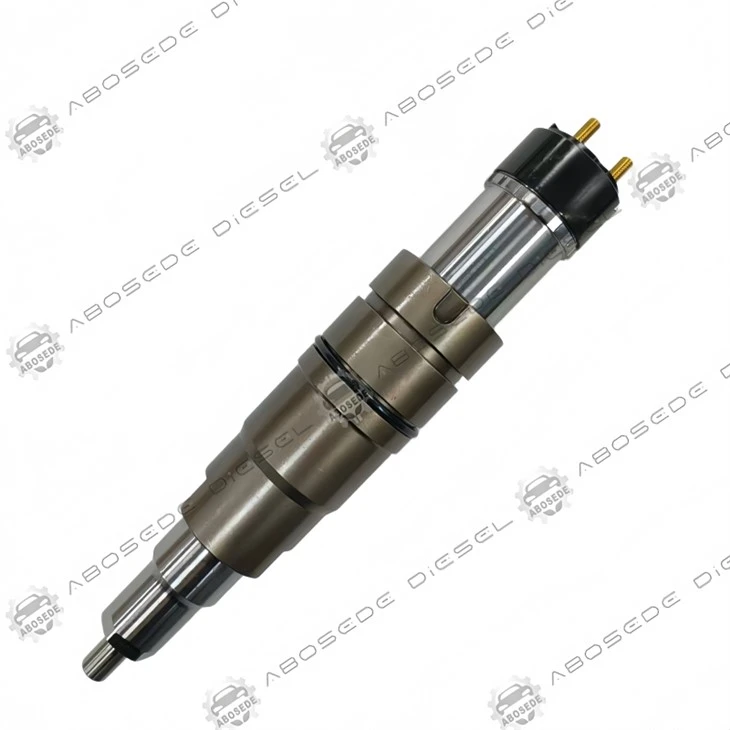

2419680 Топливная форсунка – внутренний контроль утечки с возвратным отверстием со стабилизированным потоком|Оптимизирован для стабильного отклика в высокочастотных циклах впрыска

В системах Common Rail насос высокого давления подает топливо в рампу, а форсунки дозируют его в цилиндры. Но менее известный фактор-изменение обратного потока-может существенно повлиять на производительность инжектора. Внутренняя утечка, то есть топливо, минуя регулирующий плунжер, возвращается в бак, не является постоянным; он колеблется в зависимости от давления в рампе, температуры топлива и износа форсунок. Эти колебания изменяют скорость нарастания давления в камере управления, вызывая смещение задержки открытия на 5–10 мкс между событиями впрыска-, что приводит к нестабильности, которая снижает точность стратегий многократного впрыска, особенно на высоких оборотах двигателя, когда циклы впрыска происходят каждые 15 миллисекунд.2419680 форсункарешает эту проблему черезвозвратный порт со стабилизированным потокомЭто активно сглаживает изменения утечки во всем диапазоне давлений. За счет включения регулируемого ограничительного элемента, который регулирует размер своего отверстия в ответ на изменения давления, инжектор поддерживает стабильный обратный поток 6–8 мл/мин при давлении 300–1600 бар-, что вдвое меньше, чем у стандартных инжекторов. Такая стабильность обратного потока гарантирует, что давление в камере управления растет с постоянной скоростью для каждого впрыска, обеспечивая задержку открытия, которая остается в пределах ± 2 мкс от целевого значения во всех рабочих условиях, сохраняя точность последовательности пилот-главный пост в высокоскоростных приложениях с высокими нагрузками.

Обратный поток в форсунке — это топливо, которое просачивается мимо управляющего плунжера и возвращается в бак. Эта утечка не является побочным продуктом-она необходима для смазки плунжера и обеспечения охлаждения, но ее величина зависит от давления и температуры в рампе. В стандартном инжекторе обратный поток на холостом ходу (300 бар) может составлять 4 мл/мин, а при полной нагрузке (1600 бар) он может превышать 12 мл/мин-отклонение 200 %. Такое широкое разнообразие вызывает две проблемы:

Повышение давления в камере управления– Более высокий обратный поток означает, что больше топлива выходит из камеры управления, замедляя рост давления и задерживая подъем иглы.

Смещение момента впрыска– Задержка открытия изменяется на 5–8 мкс между низким и высоким давлением, что требует от ЭБУ применения компенсационных карт, которые никогда не бывают абсолютно точными.

2419680 решает эту проблему с помощьюпеременный ограничительв обратном порту:

① Подпружиненный поршень– Обратный порт содержит небольшой поршень с конической иглой, который перемещается под действием давления. При низком давлении пружина удерживает поршень в положении, которое частично ограничивает обратное отверстие, уменьшая поток. При высоком давлении более высокое давление заставляет поршень открывать отверстие шире, обеспечивая больший поток. В результате обратный поток является относительно постоянным в диапазоне давлений 6–8 мл/мин от 300 до 1600 бар.

② Оптимизированный профиль отверстия– Конус поршня спроектирован таким образом, чтобы кривая потока была плоской (а не U-образной или экспоненциальной). Это гарантирует, что давление в камере управления будет расти с постоянной скоростью, поддерживая задержку открытия в пределах ± 2 мкс от базовой линии.

③ Температурная компенсация– Материал пружины имеет низкий температурный коэффициент, что гарантирует изменение поведения ограничителя менее чем на 5 % в диапазоне температур топлива от −20 до +130 градусов, сохраняя стабильность даже в экстремальных климатических условиях.

④ Самоочистка– Возвратно-поступательное движение поршня во время каждого цикла впрыска предотвращает накопление отложений, обеспечивая правильную работу дросселя в течение увеличенных интервалов технического обслуживания.

Испытания на испытательном стенде под давлением подтвердили, что 2419680 поддерживает обратный поток на уровне 6,0–8,5 мл/мин во всем диапазоне 300–1600 бар-с отклонением всего 2,5 мл/мин. Стандартный инжектор того же класса потока показал разброс 4,8–12,5 мл/мин (разброс 7,7 мл/мин). Стабильность обратного потока напрямую приводит к постоянной задержке открытия: 160 мкс ± 2 мкс по сравнению с 160 мкс ± 6 мкс для стандартного инжектора.

Каждая форсунка 2419680 проходит 9-этапную проверку с упором на характеристики обратного потока:

◈ Профиль обратного потока– измерено при 6 давлениях (300, 600, 900, 1200, 1500, 1600 бар); отклонение должно быть меньше или равно 3,0 мл/мин.
◈ Согласованность задержки открытия– задержка измерена при тех же 6 давлениях; диапазон Меньше или равен ±2,5 мкс.
◈ Динамическая карта потока– 6 точек давления × 5 импульсов; R² > 0,998.
◈ Уплотнение высокого давления– испытание на герметичность гелием при 1700 бар; пороговое значение < 6×10⁻⁶ мбар·л/с.
◈ Термический дрейф– задержка открытия при −20 градусах, +20 градусах, +100 градусах; сдвиг Меньше или равен 3,5 мкс.
◈ Схема распыления– Угол конуса 153 градуса ± 1,5 градуса, отклонение от отверстия к отверстию Меньше или равно ±5%.
◈ Время срабатывания ограничителя– движение поршня должно следовать за изменением давления в течение 20 мс.
◈ Выносливость– 5 миллионов циклов при 1400 бар с последующим повторным испытанием обратного потока.
◈ Прослеживаемость– На каждом агрегате имеется двумерный штрих-код, связанный с сертификатом с профилем обратного потока и данными о задержке давления.

🔧 Механическая посадка:

Используйте прилагаемые медную шайбу и уплотнительные кольца. Очистите отверстие форсунки.

Затяните гайку высокого давления, чтобы30 Нм + 75 градус– не превышать 37 Нм; Чрезмерное затягивание может деформировать корпус ограничителя.

Убедитесь, что линия возврата не имеет ограничений.-противодавление выше 2,0 бар приведет к смещению калибровки ограничителя.

💻 программирование ЭБУ:

Введите 7-значный код IQA, используя Cummins INSITE™, Bosch ESI[tronic] или аналогичный.

Выполните сброс адаптации и подержите на холостом ходу 5 минут. Стабильный обратный поток снижает необходимость в ECU компенсировать задержки открытия, зависящие от давления.

⚠️ Совместимость драйверов: Требуется драйвер пикового действия с пиковым током 18,8 А. Стабильность обратного потока не зависит от электрического драйвера.

Постоянное время впрыска– Стабильная задержка открытия в зависимости от давления гарантирует, что пилотный и основной впрыски происходят точно по команде ЭБУ, сохраняя фазировку сгорания при всех нагрузках.

Улучшенные высокоскоростные характеристики– При частоте вращения двигателя выше 2000 об/мин интервал впрыска короткий; стабильный обратный поток гарантирует, что следующий этап впрыска не будет задержан из-за переменного повышения давления в камере управления.

Снижение циклической изменчивости– Стабильность обратного потока сводит к минимуму колебания подачи топлива от цикла к циклу, что приводит к более плавной подаче мощности и меньшим колебаниям температуры выхлопных газов.

Улучшенный контроль EGR– Постоянный момент впрыска стабилизирует процесс смешивания EGR, уменьшая выбросы NOx во время переходных изменений нагрузки.

Вопрос 1: Я заметил, что двигатель моего автобуса ISBe работает немного неровно при полной нагрузке и высоких оборотах, хотя холостой ход ровный. Может ли причиной быть нестабильность обратного потока?
Да,-нестабильность обратного потока оказывает большее влияние на высоких оборотах, поскольку время между впрысками короче. Если обратный поток изменяется в зависимости от давления в рампе, задержка открытия смещается во время цикла впрыска, изменяя фазировку сгорания. Стабилизированный обратный поток 2419680 гарантирует, что задержка открытия остается постоянной, устраняя эти неровности на высоких скоростях. Мы рекомендуем измерять обратный поток на холостом ходу и при давлении 1600 бар; если отклонение превышает 4 мл/мин, скорее всего, причиной проблемы являются форсунки.

Вопрос 2. Рестриктор – это подвижная деталь.-Не изнашивается ли он и не потеряет ли калибровку?
Поршень рестриктора изготовлен из закаленной стали (60HRC) и смазывается топливом, протекающим через обратный канал, что обеспечивает сплошную гидродинамическую пленку. Испытания на износ показывают, что расходная характеристика дросселя изменяется менее чем на 0,5 мл/мин после 6 миллионов циклов, что находится в пределах допустимого допуска. Действие самоочистки также предотвращает прилипание, вызванное отложениями, что является распространенной неисправностью фиксированных отверстий.

В3: Могу ли я использовать 2419680 на двигателе с насосом высокого давления CP3, который имеет другое противодавление в возвратной линии?
Рестриктор откалиброван на противодавление в обратной линии 0–2,0 бар. Если ваш двигатель имеет более высокое противодавление (например, из-за ограниченного обратного трубопровода или повышенного бака), характеристика рестриктора изменится. Измерьте давление в возвратной линии на холостом ходу; если оно выше 2,0 бар, вам необходимо устранить ограничение перед установкой форсунок.

Вопрос 4: Обратный поток инжектора ниже, чем у моих старых (7 мл/мин против . 10 мл/мин). Влияет ли это на охлаждение насоса высокого давления?
Обратный поток от форсунки составляет лишь небольшую часть всего топлива, циркулирующего насосом.-Большая часть топлива проходит через внутренний байпас насоса и возвращается непосредственно в бак. Снижение на 3 мл/мин на каждую форсунку (18 мл/мин для 6-цилиндрового двигателя) незначительно для охлаждения насоса. Более низкий обратный поток фактически снижает нагрузку на насос, способствуя небольшому улучшению экономии топлива.

В5: Мой автопарк работает в холодном климате (до −25 градусов). Будет ли ограничитель обратного потока работать правильно?
Да, материал пружины и зазор поршня были протестированы при температуре до -30 градусов. Более высокая вязкость топлива при низких температурах увеличит обратный поток примерно на 0,5–1,0 мл/мин, но ограничитель по-прежнему сохранит стабильность во всем диапазоне давлений. Задержка открытия немного увеличится (на 3–5 мкс) из-за более высокой вязкости, но это одинаково для всех форсунок, и ЭБУ адаптируется.

Вопрос 6: Я установил форсунки, но диагностический прибор показывает неисправность «высокий обратный поток» в одном цилиндре. В чем может быть причина?
Если неисправность возникает в одном цилиндре, это означает, что дроссель этой конкретной форсунки застрял в открытом состоянии или поврежден-возможно, из-за попадания частицы в поршень. В таких случаях обратный поток будет постоянно выше (например, 10–12 мл/мин) даже на холостом ходу. Решение — заменить поврежденную форсунку. Если неисправность появляется во всех цилиндрах, проверьте противодавление в возвратной линии; заблокированная обратная линия может повысить показания расхода.
