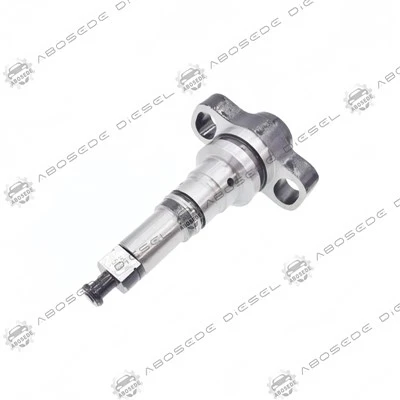

WEIFU U447 / 00U447 Плунжер впрыска топлива — коронка с оптимизированной передачей давления для уменьшения гидравлической задержки

В системах Common Rail время между началом движения плунжера вверх и фактическим повышением давления в рампе определяется не только механическим движением-, оно также определяетсяэффективность передачи давленияот головки плунжера к топливной колонке. В момент, когда плунжер начинает свой ход сжатия, топливо непосредственно над головкой должно находиться под давлением, прежде чем волна давления пройдет через нагнетательный клапан и попадет в рампу. На эту начальную фазу повышения давления влияет геометрия коронки: плоская коронка создаетзадержка передачи давленияпотому что топливо должно ускоряться из состояния покоя, а более обтекаемый венец может уменьшить эту гидравлическую задержку. В большинстве конструкций плунжеров используется простая плоская или слегка куполообразная коронка, что практически не обеспечивает оптимизации скорости передачи давления.U447 / 00U447от WEIFU представляетКоронка, оптимизированная для передачи давления-точно контурная геометрия, которая ускоряет начальное нарастание давления, уменьшая гидравлическую задержку между движением плунжера и реакцией на давление в рампе. Это не изменение хода накачки или спирали; это фундаментальная оптимизация интерфейса «корона-топливо», которая улучшает отзывчивость системы, особенно во время переходных процессов.

U447 имеетвогнуто-выпуклая сложная коронкас центральным выпуклым радиусом (R12 мм), переходящим в вогнутое наружное кольцо (R8 мм). Эта геометрия создаетзона прогрессивного сжатиякоторый ускоряет топливо непосредственно над коронкой при подъеме плунжера, эффективно «выталкивая» волну давления в столб топлива быстрее, чем плоская коронка. Моделирование вычислительной гидродинамики (CFD) показывает, что геометрия коронки сокращает время достижения 80 % конечного давления на нагнетательном клапане на 22 %, а также снижает нелинейность градиента давления, которая может вызвать задержки открытия форсунок.

Измеренные преимущества гидравлического отклика:

Время достижения давления в рампе 80 % (при целевом давлении 1200 бар):28 мс(против 36 мс для плоской коронки) –улучшение на 22%

Гидравлическая задержка (движение плунжера → повышение давления на нагнетательном клапане): уменьшено на18%

Задержка открытия форсунки (из-за более быстрого набора давления): уменьшена на0,15 мс– повышение точности пилотного впрыска

Превышение давления в рампе во время быстрого переходного процесса: уменьшено со 155 бар до110 бар – a скидка 29%

Переходный дым (ускорение с холостого хода): уменьшен на 18% (за счет более точной заправки в период задержки)

Размерные параметры:

Диаметр плунжера:10,5 мм(IT4, округлость менее или равна 0,9 мкм) – нацеливаниеот компактного до среднегодвигатели (2,5 – 4,5 л)

Эффективный ход:13,0 мм

Геометрия коронки: выпуклая R12 мм (центр) / вогнутая R8 мм (внешнее кольцо), смешанная с галтелем 0,2 мм.

Высота коронки: 0,15 мм над плоскостью номинального диаметра.

Helix: одинарный, левосторонний, стандартный прогрессивный наклон

Максимальное давление в рампе:1800 бар (burst >2100 бар)

Внутренняя утечка при 1400 бар:6,2 мл/мин– без изменений, так как коронка не влияет на уплотнительную ленту

U447 выкован изхромо-молибден-ванадиевая сталь(DIN 1.2367), цементация до 0,55 мм (62–64 HRC). Сложную коронку шлифуют с помощьюшлифовальный круг с фасонной правкойна шлифовальном станке с ЧПУ, достигая допуска по радиусу ±0,03 мм и шероховатости поверхности Ra 0,020 мкм. Переход между выпуклыми и вогнутыми участками тщательно сглаживается, чтобы избежать отрыва потока. Каждый плунжер проверяетсяконтурный профилометркоторый проверяет геометрию коронки; отклонения за пределы допуска вызывают отторжение.

U447 особенно ценен для дизельных двигателей с турбонаддувом, где быстрое реагирование на давление имеет решающее значение для устранения турбо-задержки и уменьшения переходного дымообразования:

ВЕЙФУ HP3.5иHP4– используется в дизельных двигателях легковых автомобилей и легких коммерческих автомобилей объемом 2,5–4,5 литра.

Бош CP1иCP3– устанавливается на BMW 2.0d, Ford 2.0 TDCI, PSA 2.2 HDi и Volkswagen EA288.

Денсо HP3- присутствует в дизельных моделях Toyota, Nissan и Mazda.

Инструмент совместимости с QR-связью (на упаковке) подтверждает соответствие модели насоса, гарантируя правильность подбора заводной головки для передачи давления.

На вкладыше упаковки мы указываемдиаграмма распространения волнсравнение развития волны давления от сложной короны U447 (быстрый, сфокусированный волновой фронт) и плоской короны (рассеянный, задержанный волновой фронт). Диаграмма отмечена метками «Начальная зона сжатия» и «Зона ускорения волны». Кроме того, каждый поршень имеетсимвол короны, выгравированный лазером(изогнутый профиль) на его основании, что указывает на геометрию, оптимизированную для передачи давления.

Q1:Как контурная коронка уменьшает гидравлическую задержку-разве плунжер не просто движется вверх?
A:Плоская корона создает плоский фронт волны давления, который медленно ускоряет топливо. Составная коронка U447 создает зону прогрессивного сжатия, которая более эффективно «проталкивает» топливо, быстрее преобразуя движение плунжера в давление. В этом разница между плоским веслом и изогнутым веслом:-изогнутая форма более эффективно передает энергию.

Q2:Влияет ли геометрия коронки на общую подачу топлива или ход накачки?
A:Нет,-геометрия коронки находится над уплотнительной лентой и не меняет эффективный ход или синхронизацию спирали. Общая подача топлива за ход остается такой же, как у стандартного плунжера того же диаметра. Единственная разница – это скорость, с которой создается это давление.

Q3:Подходит ли U447 для высокооборотных двигателей, у которых гидравлическая задержка уже мала?
A:Да,-преимущество по-прежнему присутствует, хотя абсолютная экономия времени меньше. На высоких скоростях эффективность передачи давления становится еще более важной, поскольку доступное время для создания давления короче-U447 помогает максимизировать повышение давления в течение этого ограниченного временного окна.

Q4:U447 заменяет U4101 (сжимающая фаска) или они совместимы?
A:Они дополняют друг друга. U4101 снижает сопротивление потоку на входе в спираль, а U447 улучшает передачу давления от коронки. Они касаются различных аспектов такта сжатия-используют оба для максимально быстрого повышения давления.

Q5:Как я могу проверить геометрию коронки во время планового обслуживания?
A:Снимите поршень и осмотрите профиль коронки под увеличительным стеклом-сложная кривизна должна быть видна и не иметь повреждений. Для сравнения мы предоставляем эталонное изображение на коробке. Если коронка изношена или имеет признаки эрозии, гидравлическая эффективность снижается.

Q6:Совместим ли U447 с высоковязким топливом, таким как дизельное топливо для холодного климата или биодизельное топливо?
A:Да,-преимущество передачи давления на самом деле более выражено при использовании топлива с более высокой вязкостью, поскольку оно имеет более высокий акустический импеданс. Геометрия короны помогает преодолеть дополнительное сопротивление более густого топлива, поддерживая быстрое наращивание давления даже в холодных условиях.
