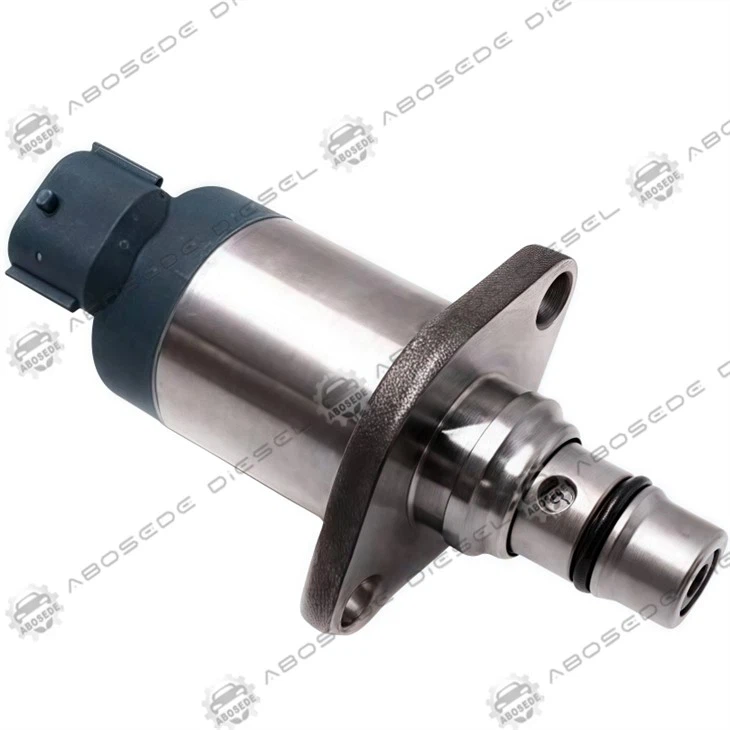

8-98145455-0 294200-2760 Применение клапана управления всасыванием Common Rail SCV для Toyota Isuzu

Введение продукта: Клапаны SCV 8-98145455-0 и 294200-2760

Клапан управления всасыванием (SCV) — важнейший компонент дизельных систем Common Rail высокого-давления, отвечающий за точное регулирование давления подачи топлива. Это напрямую влияет на производительность двигателя, топливную экономичность и соответствие требованиям по выбросам. Ниже приведены подробные характеристики клапанов SCV 8-98145455-0 и 294200-2760, включая совместимые топливные насосы, область применения транспортных средств, год выпуска модели и перекрестные номера деталей.





Совместимые топливные насосы и двигатели

Топливный насос: Bosch CP4.2, насос Common Rail высокого- давления.

Применение двигателя:

GM Duramax 2.8L (LWN, 2016-2023)

Форд ЭкоБлю 2.0л (2018-2023)

Установка автомобиля

Chevrolet: Colorado (2016–2023 гг.), Silverado 1500 (некоторые модели с дизельным двигателем)

Форд: Рейнджер (2019–2023 гг.), Транзит Кастом (2020–2023 гг.)

Номера взаимозаменяемых деталей

8-98145484-1 (частичная совместимость)

Бош 0281002875





Совместимые топливные насосы и двигатели

Топливный насос: Denso HP4.2, насос Common Rail высокого- давления.

Применение двигателя:

Toyota 1GD-FTV (2,8 л турбодизель, 2017–2023 гг.)

Isuzu 4JJ3-TCX (3,0 л турбодизель, 2019-2023 гг.)

Установка автомобиля

Тойота: Хайлюкс (2017-2023 гг.), Ленд Крузер Прадо (2018-2023 гг.)

Isuzu: D-Max (2019-2023), MU-X (2020–2023)

Номера взаимозаменяемых деталей

294200-2750 (стандартная версия)

294200-2761 (оптимизирован для холодного климата)







Симптомы: потеря мощности, неровная работа на холостом ходу, затрудненный запуск, плохая экономия топлива.

Причины: Засорение из-за загрязненного топлива, изношенное седло клапана или выход из строя электромагнитной катушки.

Профилактика: используйте высококачественное-дизельное топливо, регулярно заменяйте топливные фильтры и избегайте работы на низком уровне топлива.





Точное управление: ШИМ-модуляция сигнала поддерживает стабильность давления (±3 бар).

Повышенная долговечность: сердечник клапана из молибденового сплава повышает износостойкость (срок службы увеличивается в 3 раза).

Возможности диагностики: некоторые модели поддерживают сохранение памяти неисправностей для устранения неполадок.





Клапан SCV регулирует подачу топлива в насос высокого-насоса посредством электромагнитного срабатывания, обеспечивая стабильное давление в рампе (300–400 бар на холостом ходу, 1800–2000 бар под нагрузкой). Неисправность может привести к потере питания или появлению кодов DTC (например, P0087, P0251).

Параметры тестирования клапанов SCV 8-98145455-0 и 294200-2760

Для клапанов SCV 8-98145455-0 (совместимых с насосом высокого давления Bosch CP4.2) и 294200-2760 (совместимых с насосом высокого давления Denso HP4.2) необходимо проверить следующие ключевые параметры и элементы испытаний:

Тестирование электрических параметров

Сопротивление катушки (при 20 градусах):

8-98145455-0: Стандартное значение 2,8 Ом ± 0,3 Ом.

294200-2760: Стандартное значение 3,2 Ом ± 0,3 Ом.

Критерии неисправности:<2Ω (short circuit) or >5 Ом (разомкнутая цепь) требует замены.

Анализ сигнала ШИМ (измерение осциллографом):

Частота: 150–850 Гц (зависит от команды ЭБУ)

Рабочий цикл: 15–85 % (от холостого хода до полной нагрузки)

Текущая форма волны: Должна отображаться чистая прямоугольная волна; плоские вершины или колебания указывают на заедание клапана.

2. Испытание топливной системы под давлением

Сторона низкого-давления (впуск):

Стандарт: 4–6 бар (холостой ход)

Минимальное пусковое давление: больше или равно 3,2 бар (более низкие значения могут привести к нехватке топлива).

Рамка высокого-давления (с помощью диагностического прибора):

Холостой ход: 300-400 бар

Полная нагрузка: 1800–2000 бар (Bosch CP4.2) / 2000–2200 бар (Denso HP4.2)

Abnormal Fluctuation: >±100 бар указывает на неисправность клапана SCV.

3. Тестирование динамического ответа

Время отклика клапана:

Нормальный:<8ms (from ECU command to stabilized pressure)

Delayed/Sticking: >15мс требует чистки или замены.

Испытание на утечку (удержание давления):

Стандарт: Падение давления менее или равно 5 % за 5 минут.

Чрезмерное падение: указывает на износ седла клапана или неисправность уплотнения.

4. Анализ диагностического кода неисправности (DTC).

Распространенные коды неисправности, связанные с SCV-, и соответствующие проверки:

P0087 (Низкое давление топлива) → Проверьте насос низкого-напора, фильтр и источник питания SCV.

P0251 (Управление SCV вне диапазона) → Измерьте сопротивление катушки и выходной сигнал ЭБУ.

P0191/P0193 (аномалия давления в рампе) → Убедитесь, что рабочий цикл ШИМ соответствует требуемому давлению.
