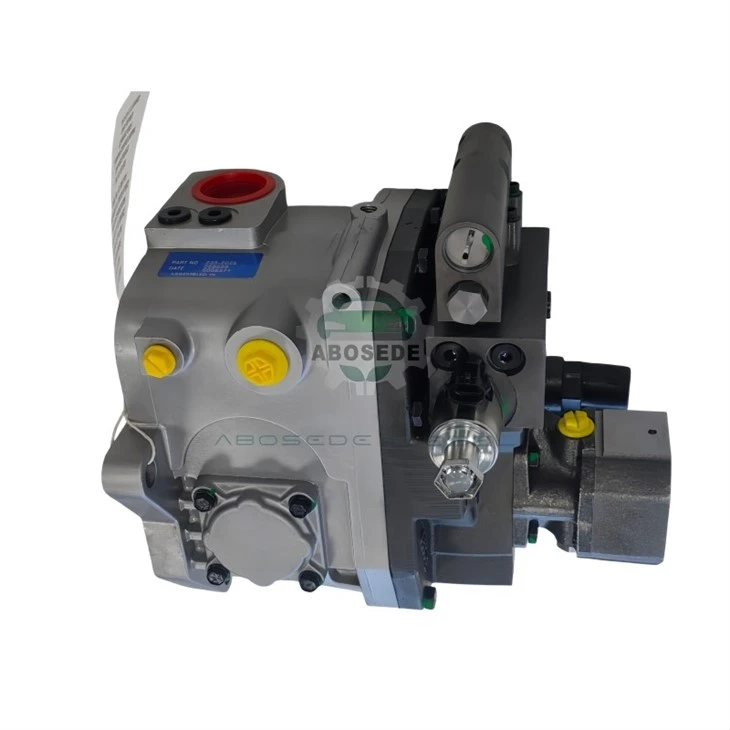

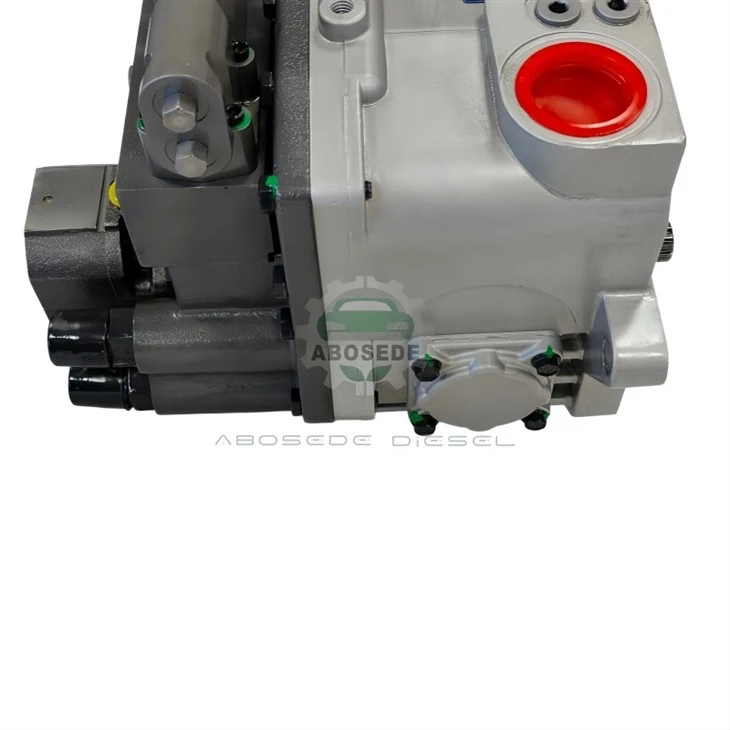

Топливный насос 0R-2236 – прецизионное-соответствие для Caterpillar 3412 непрерывного-режимного режима и генераторных установок

Каждый топливный насос высокого давления оставляет характерную траекторию давления-уникальный «отпечаток пальца», который определяет, как он взаимодействует с крутильной динамикой двигателя и стабильностью сгорания.0R-2236(Caterpillar OEN) специально откалиброван для применений, требующих стабильной подачи топлива при постоянных электрических или гидравлических нагрузках, где даже 2% отклонение впрыскиваемого объема за цикл может привести к измеримому дрейфу частоты или провалу напряжения. В отличие от своих братьев и сестер (10R-1001 и 201-4202), которые делают упор на пиковый крутящий момент или переходный процесс, 0R-2236 отдает приоритетизохронная линейность доставкиво всем рабочем диапазоне от 1200 до 2200 об/мин-что делает его предпочтительным выбором для-генераторов-основной мощности и промышленных приводов непрерывного-режимного режима.

0R-2236 имеет тот же диаметр плунжера 10,0 мм и эффективный ход 8,5 мм, что и все насосы 3412, но критические внутренние размеры отличаются для достижения плоского профиля подачи:

Параметр	0R-2236	201-4202 (подъем крутящего момента)	10Р-1001 (стандарт)
Ход стойки управления	14,0 мм (то же, что и 10Р-1001)	16,5 мм	14,0 мм
Давление открытия нагнетательного клапана	30 МПа ±0,5	28 МПа	25 МПа
Угол спирали сливного отверстия	22 градуса (неглубокий)	26 градусов	24 градуса
Губернаторская пружинная ставка	3,2 Н/мм (жестче)	2,8 Н/мм	3,0 Н/мм
Максимальная подача при 1800 об/мин	410 мм³/ход	310 мм³ (при 1800, но выше при 1400)	380 мм³

Более высокое давление открытия нагнетательного клапана (30 МПа) гарантирует, что волна давления в линии впрыска быстрее достигнет сопла форсунки на низких скоростях, а более жесткая пружина регулятора уменьшает спад,-обеспечивая почти горизонтальную-кривую нагрузки по скорости (спад<3% when adjusted). The shallow spill helix produces a slower fuel cut-off, which smooths the torque delivery and reduces cyclic combustion noise.

Стендовые испытания на калиброванном стенде EPS 200 (топливо при 40 градусах, ISO 4113) выявили отличительную черту 0R-2236:платоподачи между 1400 и 2000 об/мин, при этом объем остается в пределах ±2% от 400 мм³/ход. Это достигается за счет особого взаимодействия между положением стойки и моментом разлива.-отверстие для сброса начинает открываться только тогда, когда высота стойки превышает 12 мм, а это означает, что для нормальных диапазонов нагрузки (рейка 8–11 мм) эффективный ход остается почти постоянным.

0R-2236 — рекомендованный заводом-изготовителем насос для:

Резервные и основные генераторные-генераторы(двигатель Caterpillar 3412, 50/60 Гц), где стабильность частоты имеет первостепенное значение.

Газокомпрессорные станциипривод поршневых компрессоров с постоянным крутящим моментом.

Судовые вспомогательные генераторыисиловые агрегаты носового подруливающего устройствакоторые работают при-постоянной частоте вращения в течение продолжительного времени.

Этонетрекомендуется для силовых установок с переменной-скоростью (например, главных морских двигателей) или внедорожных-самосвалов-, для которых преимуществом является профиль подъема крутящего момента 201-4202-. В таких сценариях плоская кривая 0R-2236 может привести к медленному ускорению при изменении нагрузки. Всегда сверяйте серийный номер двигателя и код применения для подтверждения пригодности; наша команда может проверить это, используя базу данных Cat SIS.

Наши восстановленные насосы 0R-2236 проходят специальную обработку, позволяющую сохранить деликатную геометрию спирали сливного отверстия:

Химическая очисткаот нагара с помощью не-абразивной ванны, которая не меняет края спирали.

Измерение воздуха-зазора плунжера-цилиндра до 0,003–0,004 мм (класс А) – износ более 0,008 мм требует полной замены обеих деталей.

Притирка нагнетательного клапанас алмазной пастой для достижения точного давления открытия 30 МПа; мы проверяем это с помощью датчика давления с высоким-разрешением.

Динамическая калибровка регулятора– мы моделируем испытание на отбраковку-при полной нагрузке с помощью электрического динамометра, регистрируя падение напряжения и изохронную стабильность. Каждое устройство поставляется с сертификатом калибровки по 5 точкам, показывающим фактическую производительность при 1200, 1500, 1800, 2000 и 2200 об/мин, с указанными отклонениями от номинальных значений.

Все уплотнения модернизированы до Viton® FKM, чтобы выдерживать биодизельные смеси (до B20) и высокие температуры. Затем насос обкатывается-в течение 45 минут при 1800 об/мин для стабилизации пружин перед окончательной проверкой.

В1: Можно ли использовать 0R-2236 на двигателе 3412, изначально оснащенном 10R-1001, без каких-либо модификаций?
Физически да, но калибровка подачи топлива другая.-0R-2236 будет подавать немного меньше топлива при полной заправке, что потенциально снизит максимальную мощность примерно на 5 %. Для компенсации вам может потребоваться отрегулировать стопорный винт полной нагрузки, но мы рекомендуем ознакомиться с техническими характеристиками двигателя, чтобы убедиться, что требования к мощности приложения соблюдены.

Вопрос 2: Как более высокое давление открытия нагнетательного клапана влияет на работу форсунки?
Давление открытия 30 МПа приводит к более быстрому повышению давления в линии впрыска, опережая фактическое начало впрыска примерно на 0,2 мс при 1500 об/мин по сравнению с 10R-1001. Это может повысить эффективность сгорания, но может увеличить механический шум; советуем проверить давление открытия форсунок - они должны совпадать.

В3: Каков рекомендуемый уровень фильтрации топлива для этого насоса для достижения максимального срока службы?
Мы рекомендуем первичный фильтр 10 мкм и вторичный 5 мкм (абсолютный). Зазор в плунжере-цилиндра мал; частицы размером более 5 мкм могут повредить поверхности, снижая объемную эффективность. Также используйте сепаратор топлива/воды на входе.

Вопрос 4: Можно ли перевести 0R-2236 из изохронного режима в режим спада?
Да,-корпус регулятора имеет внешний винт регулировки наклона. Поворот по часовой стрелке увеличивает спад (до 8%). Однако мы советуем делать это только на испытательном стенде, чтобы проверить результирующую скоростную-нагрузочную характеристику, поскольку регулировки на месте часто бывают неточными.

В5: Поставляется ли насос с новой ведущей шестерней или мы повторно используем старую?
Насос поставляется без приводной шестерни-вам необходимо перенести имеющуюся шестерню со старого насоса, убедившись, что шпонка и стопорный болт находятся в хорошем состоянии. Мы рекомендуем заменить крепежный болт новым (номер по каталогу 8M-3689) и затянуть его с моментом 120 Н·м с помощью Loctite 242.

Вопрос 6: Как я могу убедиться, что восстановленный насос не подвергался изменениям с целью снижения экономии топлива?
В нашем сертификате калибровки указана точная поставка на пяти скоростях. Вы можете перекрестно-сверить эти значения со спецификациями OEM (доступны в нашей технической библиотеке). Кроме того, мы герметизируем калибровочный винт краской,-защитной от вскрытия; в случае поломки гарантия аннулируется.
